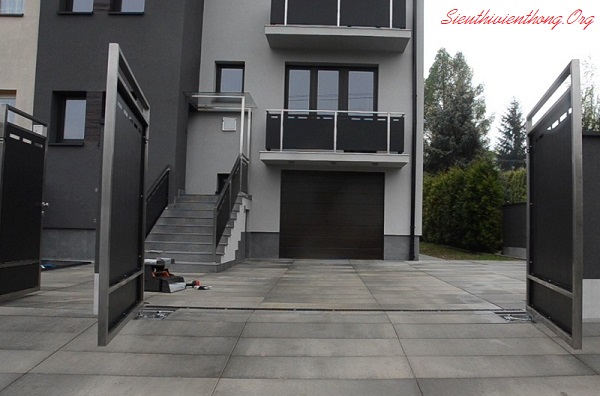

Cổng tự động âm sàn là gì?

 Hầu hết các dòng cổng mở tự động âm sàn có khả năng tải được trọng lượng cánh cổng lớn hơn các mẫu cổng khác như cổng tự động cánh tay đòn. Quan trọng nhất là cổng âm sàn được thiết lập hệ thống thoát nước nhằm giúp cho tuổi thọ động cơ được kéo dài.

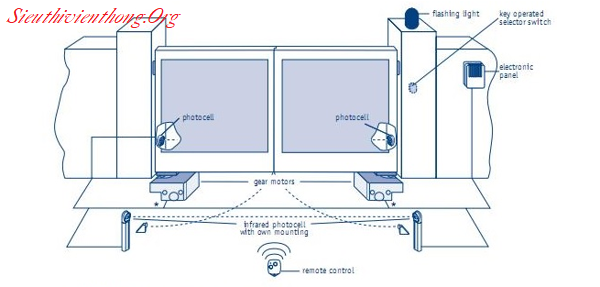

Sơ đồ nguyên lý chung của hệ thống cổng motor âm sàn:

Phân loại mô tơ cổng tự động âm sàn:

 Mô tơ âm sàn hiện nay trên thị trường có xuất xứ từ rất nhiều quốc gia trong đó phổ biến động cơ của Ý, Đức hoặc Malaysia và được chia làm hai loại:

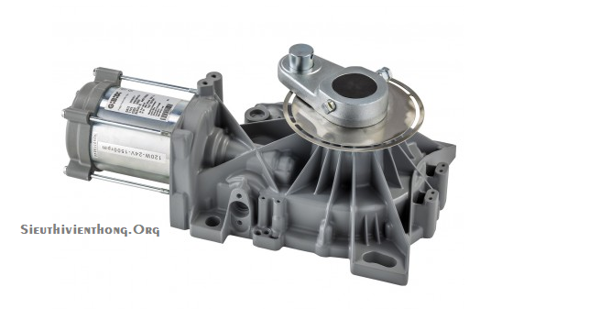

- Mô tơ âm sàn sử dụng cơ điện truyền động:

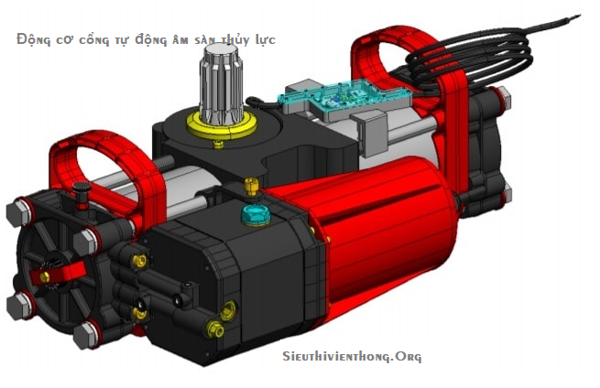

- Mô tơ âm sàn sử dụng động cơ thủy lực.

 Cả 2 loại mô tơ âm sàn này đề có ứng dụng như nhau, nhưng mô tơ thủy lực thì có độ bền cao hơn và tải trọng lớn hơn. Mô tơ truyền động có ưu điểm hoạt động êm và ổn định hơn, nên giá thành sẽ cao hơn so với giá mô tơ cổng âm sàn sử dụng động cơ thủy lực.

Lưu ý khi chọn và lắp đặt mô tơ cổng âm sàn

1. Xác định trọng lượng và kích thước cổng:

 Xác định chiều cao, chiều rộng và trọng lượng của cánh cổng để lựa chọn tải trọng của mô tơ âm sàn phù hợp. Nếu tải trọng mô tơ cổng âm sàn nhỏ hơn cửa thì sau một thời gian họat động lực kéo sẽ yếu dần và gây hỏng. Khi tải trọng của mô tơ quá lớn so với trọng lượng cánh cổng sẽ làm cho cổng họat động bị giật, không êm và phát ra tiếng ồn.

2. Lựa chọn cấu hình mô tơ phù hợp.

 Chọn mô tơ cổng âm sàn có tải trọng lớn hơn 30% so với trọng lượng của cánh cổng. Để phòng trường hợp cánh cổng xuống cấp, rỉ sét làm tăng ma sát, lực cản của gió thì mô tơ sẽ hoạt động đúng với công suất của nó, không bị quá tải.

3. Xác định vị trí lắp đặt

khảo sát vị trí lắp đặt xét các yếu tố côn trùng, ẩm thấp hay bị ngập nước hay không? Từ đó đưa ra quyết định để chọn vị trí lắp mô tơ cổng âm sàn phù hợp.

Các bước lắp đặt mô tơ cổng âm sàn theo quy trình chuẩn

Bước 1: Khảo sát mặt bằng thi công

- Đây là bước có vai trò rất quan trọng trước khi lắp dựng cổng âm sàn tự động, phải đảm bảo vị trí đã có cốt nền, kích thước thông thuỷ cổng. Chú ý vị trí đặt đế âm sàn và đường đi dây điện, ống thoát nước… Khi đủ điều kiện lắp đặt thì mới tiến hành thi công. Với các dạng cổng đúc, cần có bản vẽ kích thước chính xác để biết vị trí của cối trên, khe hở, sau đó đặt đế âm sàn theo chuẩn của cánh cổng.

Bước 2: Đặt đế âm sàn, đi đường ống thoát nước và dây điện

- Tiến hành đào 2 vị trí lắp âm sàn cho mô tơ, đồng thời đi đường ống thoát nước và dây điện. Khi đào phải để dư mỗi bên để đổ bê tông, cố định đế mô tơ cổng âm sàn. Độ sâu tối thiểu sau khi đục là 20cm (đối với cốt phía dưới là bê tông) và sâu hơn 30cm (nếu phía dưới là đất). Bê tông được trộn phải đảm bảo tỉ lệ cứng chắc, lấp kín gáy đế âm.

- Sau khi hoàn thành cốt nền, tiến hành đục vị trí đế âm, sao cho mặt đế âm cao hơn cốt nền từ 0.5-1cm. Không được để mặt nắp đế âm sàn thấp hơn nền sẽ khiến nước mưa và bụi bẩn trôi vào.

Lưu ý: các đường điện cấp nguồn cho mô tơ (sử dụng dây có lõi phân biệt màu) và dây của cảm biến cũng được lắp đặt trong ống ghen điện cứng, đảm bảo có thể thay thế nếu có sự cố. Làm đường ống thoát nước, lắp đặt cùng với đế và đảm bảo đủ độ dốc để nước trong đế thoát hoàn toàn.

Bước 3: Dựng cổng

- Sau khi hoàn thành việc làm đế âm đã, tiến hành dựng cổng lần lượt từng bên cánh cổng. Tiến hành tra mỡ bôi trơn vào các cối và ngõng trước khi hàn đính cánh cổng vào ngõng và bản lề cối phía trên (tim cối trên và cối dưới phải cách đều so với trụ cổng, ngoài ra còn phải tính toán độ hở của cánh cổng so với trụ).

Bước 4: Kiểm tra khe hở cổng

 Kiểm tra khe hở giữa các cánh phải đều từ trên xuống dưới. Sau khi kiểm tra các mối hàn tại các khe hở không bị lệch thì mới tiến hành hàn chết các điểm. Kiểm tra cổng mở bằng tay phải êm, nhẹ, ít ma sát. Cổng âm sàn tự động sau khi dựng phải có khe hở đều nhau

Bước 5: Lắp mô tơ âm sàn, đấu điện và thử cổng

- Vệ sinh đế thật kỹ trước khi lắp đặt mô tơ cổng âm sàn.

- Lắp mô tơ cho từng cánh cổng, cổng mở hướng nào thì đuôi mô tơ quay hướng đó, được cố định đế bằng ecu. Tiếp theo lắp tay khuỷu và chốt hãm hành trình của cổng, lắp card thu phát tín hiệu.

- Treo hộp điều khiển vào vị trí dây điện đã chờ sẵn, đấu nối dây mô tơ, cảm biến. Các vị trí đấu nối dây mô tơ cần để trong hộp nối phía trên mặt đất, không nên để dưới đế ẩm ướt tránh dò điện. Trước khi cấp nguồn cho bộ điều khiển cần kiểm tra lại các đấu nối. Cài đặt cho cổng, đồng thời căn chỉnh chốt hãm hành trình để khi đóng hoặc khi mở cổng đều đạt góc an toàn theo yêu cầu.

Bước 6: Hoàn thiện, vệ sinh, bàn giao hệ thống

 Bắn keo silicol tránh nước vào các cảm biến, vệ sinh sạch sẽ đế và mô tơ cổng âm sàn trước khi đóng nắp. Cài nắp đậy chắn rác cho đế motor cổng âm sàn. Thử đổ nước vào để kiểm tra đường ống thoát nước đã thông hay chưa. Kiểm tra kỹ các chế độ vận hành toàn phần và một phần của cổng.

Bước 7: Hướng dẫn sử dụng và bàn giao phụ kiện cho khách hàng.

 Đây là bước cuối trong quy trình lắp đặt mô tơ cửa cổng âm sàn. Sau khi hoàn tất các công đoạn sẽ tiến hành bàn giao bao gồm: chìa khoá, thiết bị điều khiển cho khách hàng, kí biên bản nghiệm thu và bảo hành. Khách hàng sẽ được bảo trì cho mô tơ cửa cổng âm sàn dựa trên thời gian bảo hành của sản phẩm.

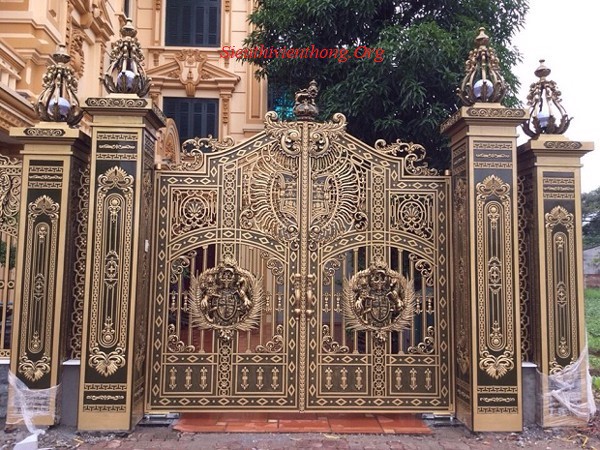

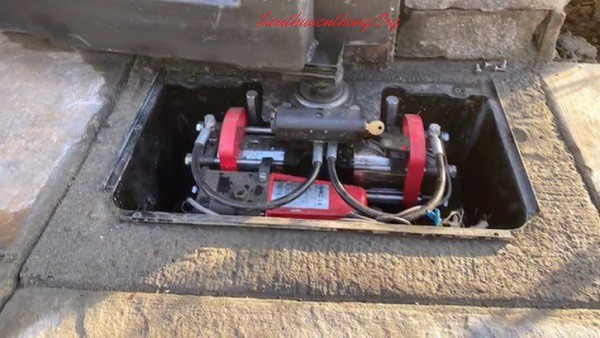

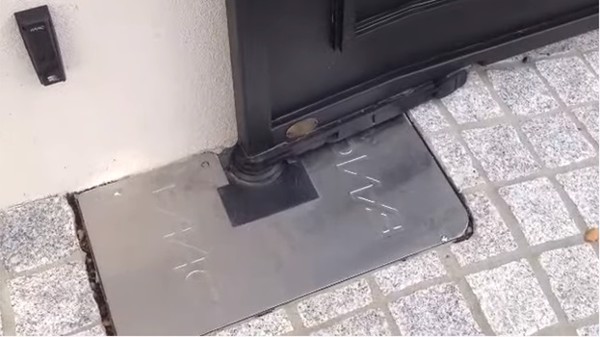

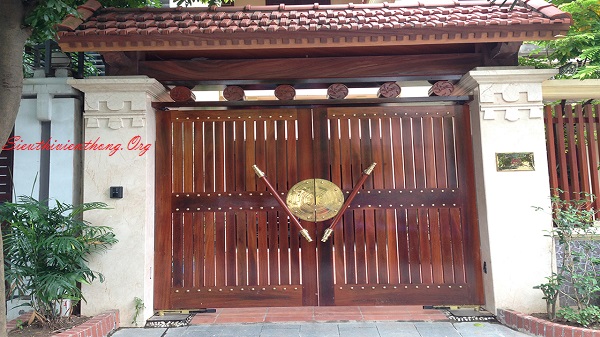

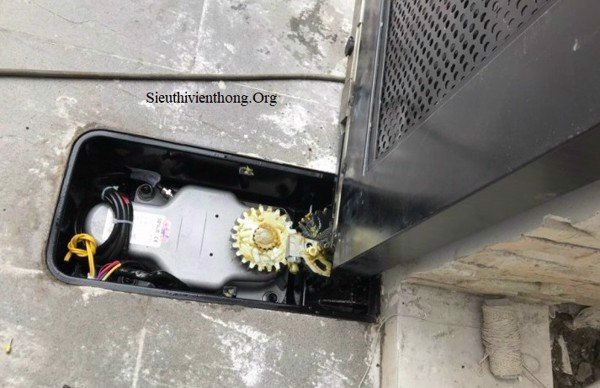

Hình ảnh motor âm sàn được lắp vào cổng mở tự động:

Giá tham khảo mô tơ cổng tự động âm sàn:

Tên động cơ	Thông số cơ bản	Giá tham khảo
Động cơ cổng âm sàn 24V Malaysia	Dùng cho cổng nhẹ có trọng lượng dưới 500kg (bao gồm cả 2 cánh)	17.000.000
Motor cổng ELI-250 N BT 24V	Dùng cho cổng có trọng lượng trung bình có tải trọng dưới 800kg / bộ 2 cánh.	33.800.000
Mô tơ cổng thủy lực SUB BT	Dùng cho cổng có trọng lượng lớn dưới 1600kg 2 cánh.	51.100.000
Motor Genius BIABLO	Dùng cho cổng có kích thước nhỏ dưới 250kg mỗi cánh	28.900.000
Mô tơ cổng ROLLER	Dùng cho cổng có trọng lượng nhỏ hơn 500 kg mỗi cánh	33.500.000
Động cơ cổng ân sàn FAAC 770N	Tải trọng motor cổng tối đa 500kg / cánh	38.500.000
Motor cổng thủy lực FAAC S800H	Cổng có trọng lượng lớn tới 800kg / 1 cánh.	51.900.000
Mô tơ cổng âm sàn DU.IT14N	Trọng lượng cổng tối đa 1000kg (bao gồm cả 2 cánh)	28.900.000
Motor cổng DU.350N	Động cơ cổng lớn tới 800kg / cánh	44.000.000

Lưu ý: Mô tơ cửa cổng tự động âm sàn được nhập khẩu nên giá bán sẽ biến động theo giá ngoại tệ và chưa bao gồm thuế VAT, chi phí lắp đặt và vận chuyển.

---
